◆フチのタイプはどれでしょうか?

 蓋の種類は グリストラップ槽フチ のタイプで決まります。

(ア)(イ)(ウ)のグリストラップ蓋のタイプ

 お使いのグリストラップ槽のフチは (ア)(イ)(ウ)のどのタイプでしょうか?


◆参考図と余裕の数値

 (ア)(イ)(ウ)のそれぞれのタイプ別に、下の図で 余裕の数値 と場所をご確認ください。
 蓋はボロボロで測りづらいと思いますので、グリストラップ槽 を測って、そこから 余裕の数値 を引き算して蓋の製作寸法を割り出しましょう。(下の図は人が乗る程度の強度の蓋です)



(ア)のタイプ

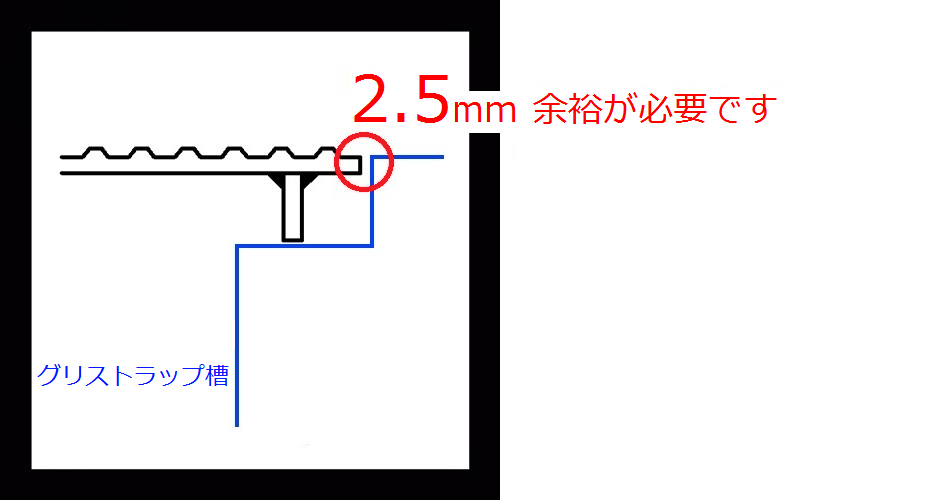

 (ア)のタイプのグリストラップ蓋のフチの形状
(ア)のタイプのグリストラップ蓋

は上蓋の厚みまで含めた寸法です。
※ 材質と A~D の寸法で注文できます。




(イ)のタイプ
 (イ)のタイプのグリストラップ蓋のフチの形状

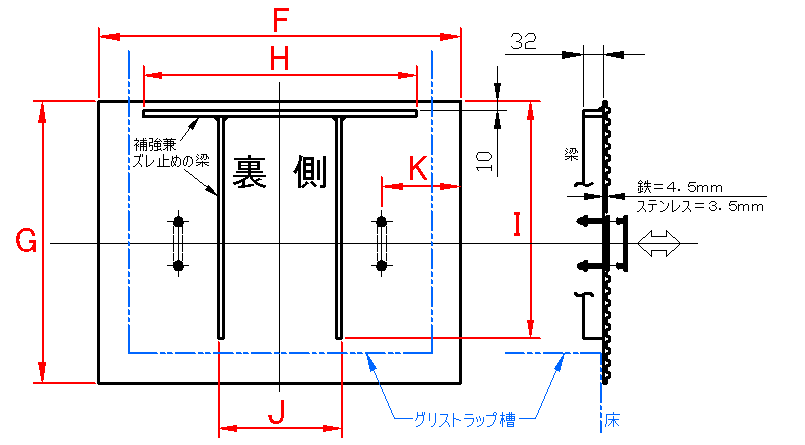

(イ)のタイプのグリストラップ蓋

※ 上図は2枚セットの蓋の、1枚分です。
※ 材質と F~K の寸法で注文できます。




(ウ)のタイプ

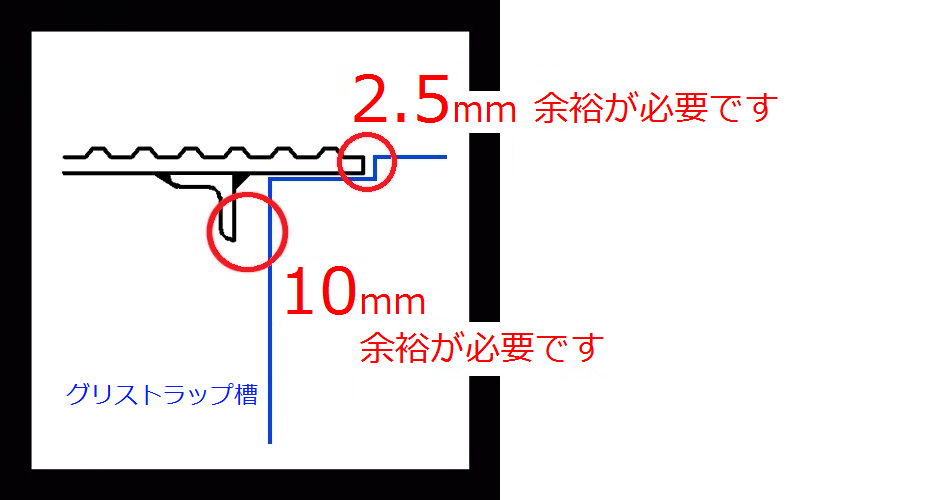

 (ウ)のタイプのグリストラップ蓋のフチの形状

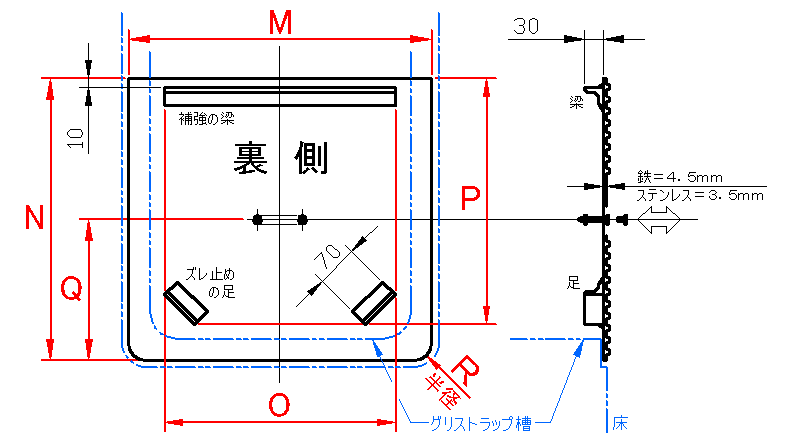

(ウ)のタイプのグリストラップ蓋

※ 上図は2枚セットの蓋の、1枚分です。
※ 材質と M~R の寸法で注文できます。
※ カドが丸くなければ R=なし と記入。
※「溶接=なし」 は OP=なし と記入。




◆(イ)や(ウ)の蓋の注意点!

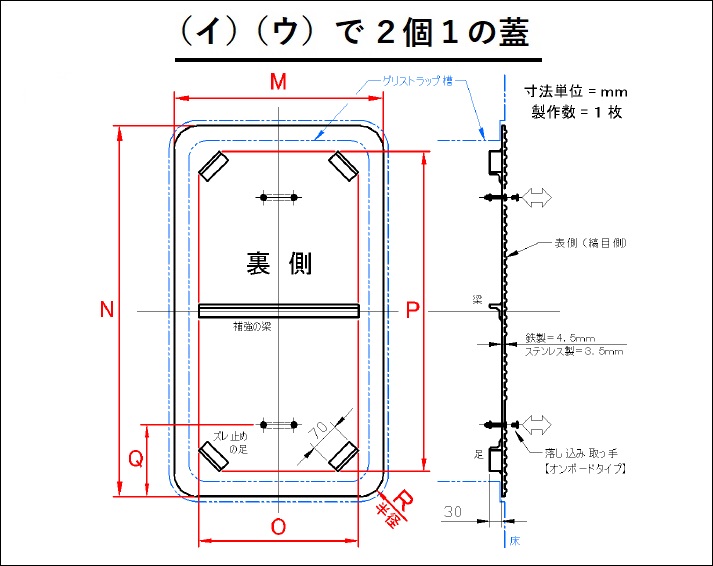

◆蓋を「2個1」にする場合は、注文書に「2個1」と必ずご記入ください。

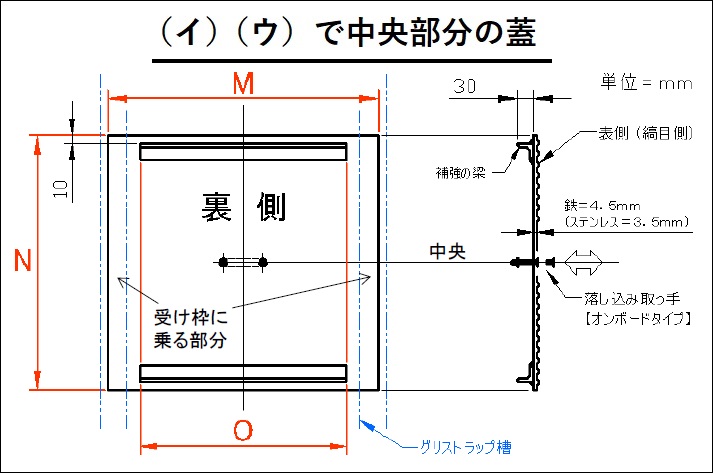

◆3枚セットや4枚セットの中央の部分の蓋を注文する場合は、注文書に「中央の部分の蓋」と必ずご記入ください。(I P R の数値は不要です)



ご不明なときは?
℡ 086-526-6843
電話で気軽にお問い合わせください
